概述
ZLAN5443A是上海卓岚信息科技有限公司开发的新一代4串口服务器。可以实现4路串口数据转TCP/IP,支持两个10M/100M以太网口。ZLAN5443A支持Modbus TCP转Modbus RTU的Modbus网关功能。Modbus网关支持多个Modbus 客户端连接上同时读取数据,即“多主机”功能。
ZLAN5443A支持4个RS232串口、4个RS422/485串口。用户通过一根网线将ZLAN5443A连接到网络中,上位机可以同时通过虚拟串口或者TCP协议访问4个串口。
ZLAN5443A支持通过级联网口扩展为8串口、12串口、16串口,最多可扩展为32串口。
特点
硬件特点
4个串口都支持RS232、RS485、RS422三种串口。
4个串口可独立全双工工作,互不干扰,可配置为不同的波特率。
支持2个网口的网络交换机功能,同时可当交换机使用。
丰富的指示灯,每个串口有独立的TCP连接指示灯和数据活动指示灯。
支持TCP服务端、TCP客户端,UDP模式,UDP组播。作为TCP服务器支持10个TCP连接。
波特率支持1200~460800bps,数据位支持5~9位,校验位可以为无校验、奇校验、偶校验、标记、空格五种方式,支持CTS/RTS硬件流控和XON/XOFF软流控。
支持设备连接上发送MAC地址功能,方便云端管理设备。
提供计算机端搜索、配置设备的二次开发包DLL开发库。
支持DHCP动态获得IP、DNS协议连接域名服务器地址。
支持云端远程搜索设备、配置设备参数。
支持远程通过软件查看设备的TCP连接状态。虚拟串口支持数据监视功能。
支持Modbus网关功能,支持Modbus RTU转Modbus TCP。
支持多主机功能:在一问一答的查询方式下,支持网口端允许有多台计算机同时访问同一个串口设备。
软件特点
产品规格

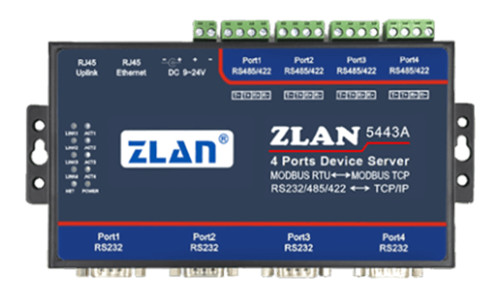

外形
接口
RS232:DB9、RS485:端子、RS422:端子
电源
5.5mm,内正外负,标准电源插座
尺寸
长×宽×高=9.2cm×19.7cm×2.5cm
通信界面
以太网
10M/100M,2 KV级浪涌保护
串口
RS232/485/422×4:RXD,TXD,GND, CTS,RTS,DTR,DCR
串口参数
波特率
1200~460800bps
校验位
None, Even, Odd, Space, Mark
数据位
5~9
流控
RTS/CTS,DTR/DCR, NONE
软件特性
协议
ETHERNET、IP、TCP、UDP、HTTP、ARP、ICMP、DHCP、DNS、Modbus TCP协议
配置方式
ZLVirCOM工具、设备管理函数库
通信方式
Socket、虚拟串口、设备管理函数库
工作模式
TCP server, TCP client, UDP, UDP组播
电器特性
电源
9~24V DC
功耗
5W
工作环境
操作温度
-40~85℃
储存温度
-45~165℃
湿度范围
5~95%相对湿度
